防犯カメラの屋外配線の方法。配管・壁の引き込み・電源の取り方と、雨で故障させない注意点

防犯カメラを屋外に付けるときの配線は、「どこから電源を取るか」「どこから建物の中へ入れるか」「雨と日差しからどう守るか」の 3 つで決まります。

• 電源とデータを 1 本の LAN ケーブルで送れる PoE にすると、屋外のコンセントが要らず、配線も 1 本で済みます
• 建物への引き込みは、既存の配管・換気口・エアコンの穴を使えるかを先に確かめ、無理なら小さな穴をあけて防水処理をします

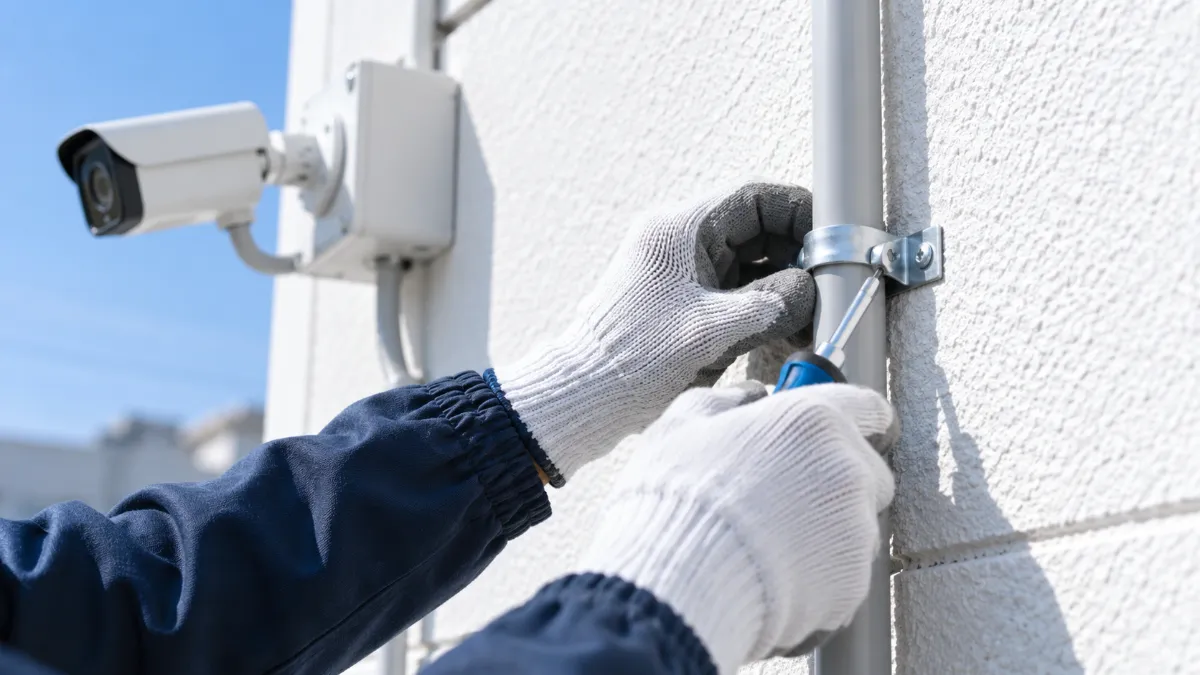

• 屋外に出るケーブルは、配管（PF 管など）かモールで覆い、接続部は防水の箱の中に収めます

（見出しの下の画像は生成したイメージです。実際の建物や当社の施工の写真ではありません。）

この記事で分かること

• 屋外の防犯カメラの配線の全体像（カメラ→壁→録画機・ネットワーク）
• 配管・モール・露出のどれを選ぶか
• 壁への引き込みと電源の取り方
• 雨・紫外線・いたずらで故障させないための注意点
• 自分でできる作業と、資格の要る作業の境目

屋外の防犯カメラの配線は、どこからどこまでつなぐのか

屋外カメラの配線は、ふつう次の 3 区間に分かれます。

区間	通すもの	気をつけること
カメラ〜外壁	LAN ケーブル（または同軸ケーブル）と、必要なら電源	雨・紫外線・いたずら
外壁〜建物の中	同上	引き込み口の防水、建物の構造（防火区画など）
建物の中〜録画機・ネットワーク機器	同上	天井裏や壁の中の経路、機器の置き場所

ネットワークカメラなら、つなぐ先は録画機（レコーダー）か、クラウド録画なら店舗のルーター・スイッチです。どちらにつなぐかで配線の行き先が変わるため、録画の方式を先に決めておくと工事の手戻りが減ります。録画の方式の違いは「クラウド録画とレコーダーの違い」で説明しています。

屋外の配線は、配管・モール・露出のどれにするか

屋外のケーブルは、覆い方で耐久性と見た目が変わります。

覆い方	特ちょう	向いている場所
配管（屋外で使える耐候性の製品を選ぶ）	雨・紫外線・衝撃からケーブルを守れる。後からケーブルの入れ替えもしやすい	地面に近い場所、人の手が届く高さ、長い距離
モール（配線カバー）	外壁に沿わせて目立ちにくくできる。屋外用の製品を選ぶ	軒下など雨が直接当たりにくい場所、短い距離
露出（ケーブルのまま）	手軽だが、紫外線や風で傷みやすく、切られやすい	屋外ではなるべく避ける

屋外で不具合が出たときは、カメラ本体だけでなくケーブルや接続部の傷みも疑います。屋外用（耐候性）のケーブルを使っていても、接続部に水が入ると映像が途切れたり、カメラが再起動を繰り返したりします。

配線の経路の選び方

• 雨の当たりにくい軒下や外壁の角に沿わせる
• 人の手が届く高さは配管で守る。いたずらで切られると録画が止まるため
• 屋根の上や雨どいの近くなど、水が集まる場所は避ける
• カメラの取付位置は、配線の経路とあわせて決める。映したい範囲だけで決めると、配線が長く、目立つ経路になりがち

カメラの台数と設置場所の決め方は「店舗の防犯カメラは何台必要か」をご覧ください。

壁への引き込みはどうするか（穴をあける・あけない）

屋外から建物の中へケーブルを入れる方法は、主に次の 3 つです。

1. 既存の配管を使う：電話線やテレビの配管、空いている配管に通す。穴をあけずに済むことがある
2. 換気口・エアコンの配管の穴を使う：すき間があれば通せるが、防水とすき間の処理が必要
3. 外壁に小さな穴をあける：ケーブルの太さに合わせた穴をあけ、外側を下向きにして雨水が入らないように処理し、すき間をパテやコーキングでふさぐ

賃貸の建物やテナントでは、穴をあける前に大家さん・管理会社の許可が要ります。外壁の材質（コンクリート・サイディング・ALC など）によって、あけてよい場所と処理の方法も変わります。

引き込みで見落としやすいこと

• 壁の中に電気の配線や水道管が通っていないか
• 引き込んだ先（室内側）に、ケーブルを録画機やネットワーク機器まで通す経路があるか
• 建物によっては、壁や天井が防火区画になっていて、貫通部の処理に決まりがある

電源の取り方。PoE・屋外コンセント・室内から送る

屋外カメラの電源の取り方は、次の 3 つが基本です。

方法	仕組み	特ちょう
PoE（LAN ケーブルで給電）	室内の PoE スイッチやレコーダーから、LAN ケーブル 1 本で電源と映像を送る	屋外にコンセントが要らない。配線が 1 本で済む
屋外コンセント	カメラの近くのコンセントから AC アダプターで給電	AC アダプターは防水でないことが多く、防水の箱に収める必要がある
室内から電源線を延ばす	室内のコンセントから電源線を屋外へ通す	配線が 2 本になる。長いと電圧が下がることがある

新しく屋外にカメラを付けるなら、PoE 対応のカメラを選ぶと配線が単純になり、故障の箇所も減ります。PoE の仕組みと注意点は「PoE で防犯カメラを設置する仕組み」で詳しく説明しています。

電気工事士の資格が要る作業

コンセントを新しく増やす、分電盤から電源線を引くといった100V の電気の配線工事は、電気工事士の資格が必要です（電気工事士法）。AC アダプターをすでにあるコンセントに挿す、LAN ケーブルを通すといった作業とは分けて考えてください。どこまでが資格の要る作業かは、電気工事士法と同法施行令で決められています。

雨・紫外線・いたずらで故障させないための注意点

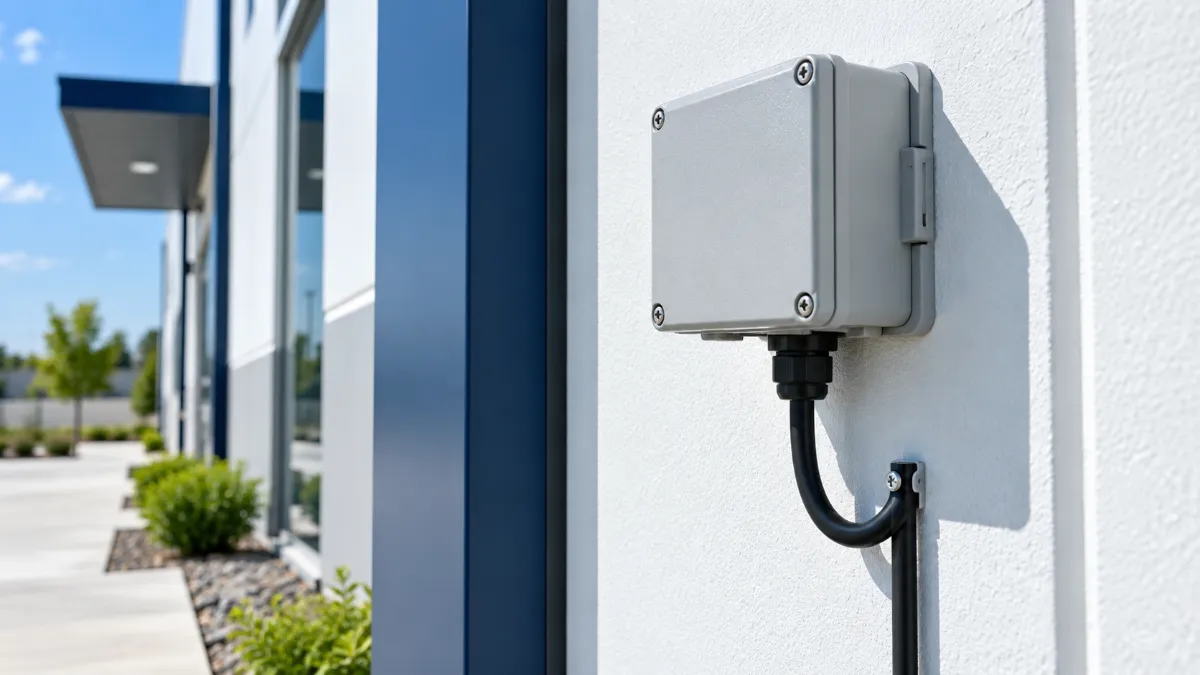

• 接続部は防水の箱（ボックス）の中に：ケーブル同士や AC アダプターの接続部は、屋外用の箱に収め、すき間を処理する
• ケーブルの入口は下向きに：カメラや箱に入るケーブルを一度下に垂らしてから上げると、雨水が伝って入りにくい
• 屋外用の部材を使う：屋内用のモールや結束バンドは、紫外線で数年のうちに割れることがある
• 手の届く位置は配管で守る：ケーブルを切られると、その時間は録画が止まる
• カメラの向きと日差し：朝日や西日が正面から入る向きは、映像が白く飛びやすい

起こりやすい手戻り

屋外の配線では、次のような手戻りが起こりがちです。

• 取付位置を先に決めると、引き込み口が遠く、配線が長く目立つ経路になることがある
• 既存の配管を使う予定でも、中が詰まっていて通らないことがある
• 室内の録画機やルーターの近くにコンセントや LAN の口が足りないことがある
• Wi-Fi のカメラにしても、屋外まで電波が届かず有線に切り替えることがある（「防犯カメラの Wi-Fi が途切れる原因」）

事前に現地で配線の経路と引き込み口を確かめると、こうした手戻りを減らせます。

自分で配線してよいか、業者に頼むか

作業	目安
ワイヤレス・電池式のカメラを付ける	自分でもできる（電波の届き方は要確認）
屋外用の LAN ケーブルを通し、PoE で給電する	高所作業・穴あけ・防水の処理ができれば可能。店舗や事務所では業者に頼むのが確実
コンセントの増設・電源線の配線	電気工事士の資格が必要
複数台・天井裏や壁の中の配線	業者に頼むのが一般的

店舗や事務所では、脚立での高所作業、外壁の穴あけ、防水の処理が重なるため、配線まで含めて業者に任せるほうが結果的に早く確実です。

よくある質問

屋外の防犯カメラの配線を目立たなくする方法はありますか

外壁の色に近いモールを使う、軒下や外壁の角に沿わせる、引き込み口をカメラの真裏に作る、といった方法があります。建物の構造によっては、カメラの真裏から直接室内へ引き込めることもあります。

穴をあけずに屋外カメラを設置できますか

既存の配管や換気口を使える場合や、ワイヤレス・電池式のカメラなら、穴をあけずに済むことがあります。ただし、電池の交換や電波の届き方の確認が必要です。

屋外用の LAN ケーブルは普通のものと何が違いますか

屋外用は、紫外線や温度の変化に強い外装になっています。屋内用を屋外で使うと、外装が傷みやすくなります。配管の中に通す場合でも、屋外に出る区間は屋外用を選ぶのが基本です。

配線の長さに限りはありますか

LAN ケーブル（イーサネット）は、一般に機器と機器の間で 100m まで（接続用のコードを含む）が目安とされています。PoE では、ケーブルの種類や給電の量によって、実際に使える長さが短くなることがあります。長くなる場合は、途中にスイッチを置くなどの方法をとります（「PoE で防犯カメラを設置する仕組み」）。

まとめ

• 屋外カメラの配線は、電源・引き込み・雨対策の 3 つで決まる
• 新しく付けるなら、PoE で配線を 1 本にすると単純で故障も減る
• 屋外のケーブルは配管かモールで覆い、接続部は防水の箱に収める
• 100V の配線は電気工事士の資格が必要。賃貸は穴あけの前に許可を取る

店舗・オフィスの防犯カメラの導入全体（台数・録画・配線・費用）は「店舗・オフィスの防犯カメラ導入ガイド」にまとめています。

出典と調査の方法

電気の配線工事に資格が要ることは、次の法令で確かめました（2026 年 9 月 28 日確認）。

• 電気工事士法（e-Gov 法令検索）
• 電気工事士法施行令（e-Gov 法令検索）

配線の経路・覆い方・引き込み・防水の処理、「起こりやすい手戻り」は、当社のネットワーク工事の経験から一般的な注意点としてまとめたもので、特定の案件の記録ではありません。部材や処理の方法は、建物の構造と外壁の材質によって変わります。
